HFM系列后吸式耐腐耐磨泵

產品特點:

HFM系列無泄漏耐腐耐磨泵是一種新型的襯里型后吸式（軸密封位置與進液口同向）的耐腐耐磨泵。該泵是總結了普通耐腐耐磨泵，在運行時，密封容易泄漏的情況下開發的一種新型壓力輸送泵，其中應用五項創新技術。

聯系我們

產品詳情規格參數安裝尺寸表資料下載

一、產品簡介

HFM系列防腐耐磨型壓濾泵是本公司在2004年根據壓濾機、過濾機配用泵的三高（高磨、高腐、高壓）特殊使用特點著手研發的專用型泵，至今已有十余個年頭。經過歷年來的多次改進、改良，從產品的使用壽命、密封技術、耐磨性能、規格及品種的多樣性、完備性等方面來考量，HFM系列壓濾泵已趨向成熟期。從品種看，現在已有單級系列、雙級系列，包括單級低壓系列（0.5MPa以內）、單級高壓系列（0.5￣0.8MPa）、雙級低壓系列（ 0.8￣1MPa）、雙級高壓系列1￣1.4MPa）；產品進口直徑φ50￣250mm均已齊全，流量范圍3￣600m3 /h，已開發了襯塑系列和全塑系列的泵型，供不同需求的用戶選擇。從該泵的研發趨勢看，公司準備開發多種材質、多種性能用途的HFM系列泵，從品種上向大規格型號發展，以滿足各種不同用戶的需求。

二、結構與優點

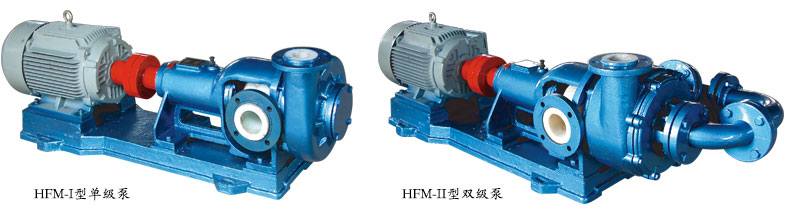

HFM系列無泄漏耐腐耐磨泵是一種新型的襯里型后吸式（軸密封位置與進液口同向）的耐腐耐磨泵（見下圖）。該泵是總結了普通耐腐耐磨泵，在運行時，密封容易泄漏的情況下開發的一種新型壓力輸送泵，其中應用五項創新技術(專利）。其主要特點是：

一. 泵進液口在軸密封同向，軸密封處在負壓環境下，因此不會泄漏，克服了原有耐腐耐磨泵易損壞，軸密封易泄漏的固疾。

二. 應用范圍廣泛：該泵備有多種可以互換的襯里材料，可以適用各種化學性質的腐蝕性、磨蝕性清液和料漿的輸送，而且各種不同材料的備件互換性能好，用戶調整極為方便。

三. 運行費用低：其主要因素有二個，一是易損件泵蓋和吸入口等采用了分體式結構，設有獨立的耐腐耐磨易損件，更換方便，更為經濟。二是泵的密封不采用背葉輪減壓，節省了軸功率的消耗，節省了能源。

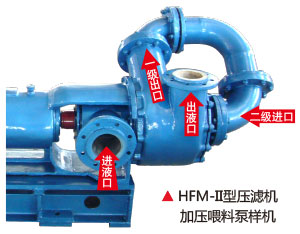

四. HFM-II型雙級耐腐耐磨料漿泵的另一個優點是：耐磨性好，因為以較低的單個葉輪線速度，獲得較高的泵出口壓力，從而克服了單級料漿泵為增加壓力而增加葉輪線速度，而導致葉輪、泵殼磨損加劇的缺點，有效提高了葉輪、泵蓋等磨損件的使用壽命。

五. HFM-II型雙級耐腐耐磨泵由于壓力高，在配用高壓過濾的壓濾機時、過濾效果好，濾餅含水量少，克服了壓濾機配用泵壓力不足的缺點。

三、應用范圍

一. 本系列泵可輸送100℃溫度以內的各類腐蝕性和非腐蝕性清液和料漿或用作各類壓濾機加壓喂料用泵，例如：有色金屬的鋅、銅、鈷、鎳、錳等濕法冶煉工藝的壓濾機配用泵或工藝流程泵，礦山選礦、非金屬礦產加工（鈦白粉、高嶺土等）工藝中的漿體輸送泵，環保產業中的污泥、廢渣輸送泵，其它化工、染料、制藥、食品生產工藝中的壓濾泵或壓力輸送泵。

二. 長期逼壓運行（泵出口壓力高）輸送腐蝕性介質的崗位，如煙氣脫硫、大氣治理中的壓力噴淋泵、壓力沖洗泵等。

三. 其它泵輸送介質時，容易泄漏的崗位。

四. 該泵有單級和雙級二個系列，能滿足需要小流量高壓力輸送腐蝕性料漿的崗位。不適用崗位：吸入口液體液位低于泵位置0.5m以下或吸入口負壓過大的崗位。

四、型號說明

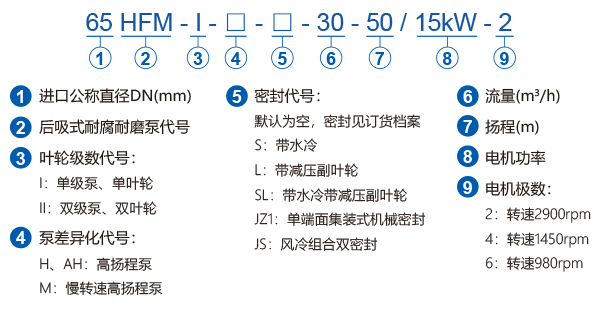

4.1 型號說明

4.2 過流材料的選定

默認為改性超高分子量聚乙烯：適用于100℃以內的腐蝕性、磨蝕性料漿的輸送。

耐腐耐磨不銹鋼(B)：適用于110℃以內的磨蝕性料漿的輸送。例如用于電解鋅、電解錳等高溫浸出的工序中的高溫漿體的輸送，效果會更好。

氟塑料(F)：主要適用輸送帶溶劑的介質和強氧化性介質，例如濃硝酸等。

聚氨脂橡膠(PU)：主要適用于腐蝕性要求低，而磨蝕性嚴重的崗位，如排渣泵，或選礦中的旋流器配用泵。

過流部件需不銹鋼、A3鋼等金屬材料，請與本公司聯系!

五、泵的結構簡圖

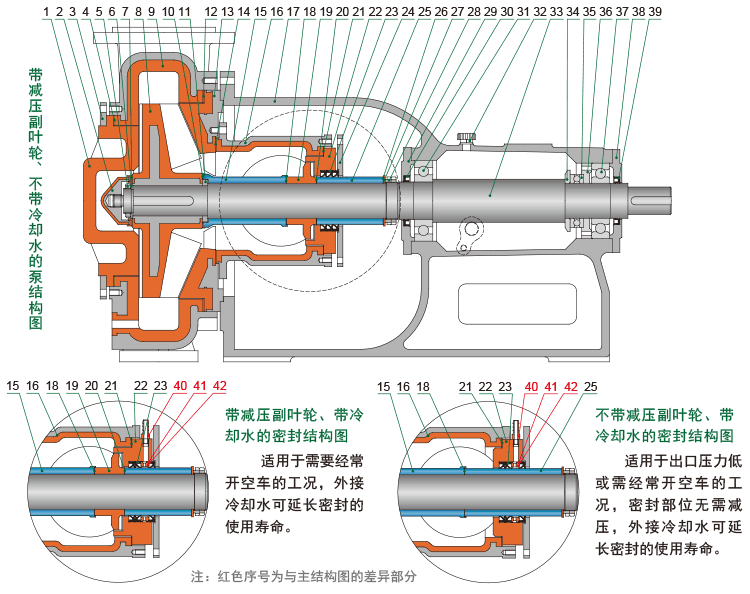

5.1 HFM-I型單級泵的結構簡圖

注：序號前帶有“*”標志的為易損件，供用戶采購備件參考；

部分泵前泵蓋、前泵蓋壓緊圈為悶蓋、悶蓋壓板的形式；

部分泵后泵蓋與軸承座之間有后泵蓋連接圈(QT材質)，規格有：100HFM-I-M、125HFM-I-M、150HFM-I-M、200HFM-I-M；

部分泵擋酸片與主軸拼帽之間設有過渡套(QT材質)，規格有：100HFM-I-M、125HFM-I-M及進口DN150往上規格(除250HFM-I)。

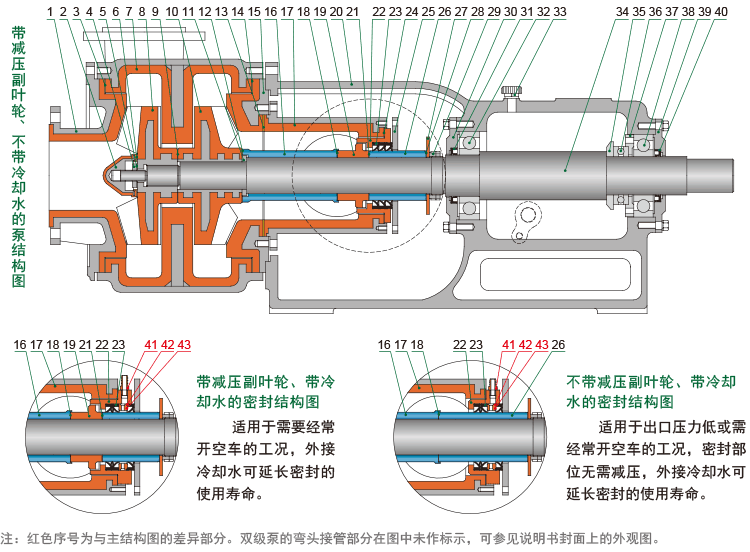

5.2 HFM-II型雙級泵的結構簡圖

注：序號前帶有“*”標志的為易損件，供用戶采購備件參考

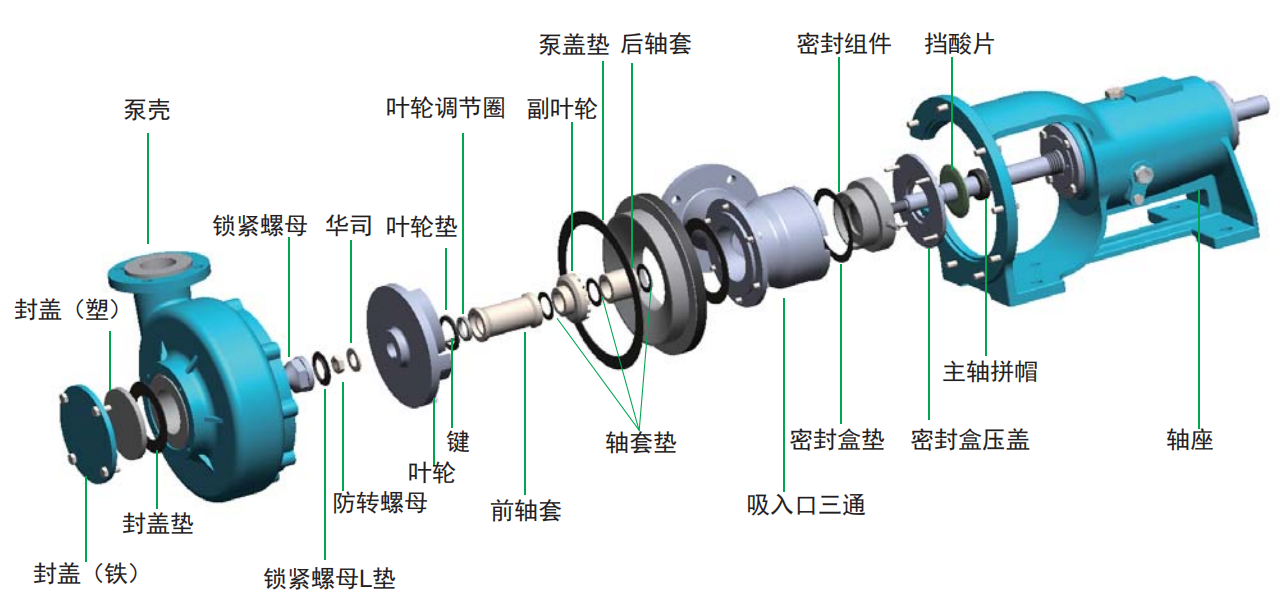

5.3立體結構示意圖


序號	規格	參考型號	流量	揚程	配備電機	轉速	重量	進口×出口直徑(mm)
序號	規格	參考型號	(m3/h)	(m)	配備電機	(r/min)	(kg)	進口×出口直徑(mm)
1	50HFM-I	50HFM-I-5-10	5	10	0.75kW-4	1450	160	50×40
2		50HFM-I-5-25	5	25	1.5kW-2	2900	160
3		50HFM-I-5-30	5	30	2.2kW-2	2900	170
4		50HFM-I-5-35	5	35	3kW-2	2900	180
5		50HFM-I-5-40	5	40	4kW-2	2900	200
6		50HFM-I-7.5-10	7.5	10	0.75kW-4	1450	160
7		50HFM-I-10-10	10	10	1.1kW-4	1450	162
8		50HFM-I-10-25	10	25	3kW-2	2900	180
9		50HFM-I-10-30	10	30	4kW-2	2900	200
10		50HFM-I-10-35	10	35	5.5kW-2	2900	220
11		50HFM-I-10-40	10	40	7.5kW-2	2900	245
12		50HFM-I-15-25	15	25	3kW-2	2900	180
13		50HFM-I-15-30	15	30	4kW-2	2900	200
14		50HFM-I-15-35	15	35	5.5kW-2	2900	220
15		50HFM-I-15-40	15	40	7.5kW-2	2900	245
16		50HFM-I-20-25	20	25	4kW-2	2900	200
17		50HFM-I-20-30	20	30	5.5kW-2	2900	220
18		50HFM-I-20-35	20	35	7.5kW-2	2900	245
19		50HFM-I-20-40	20	40	7.5kW-2	2900	245
20	65HFM-I	65HFM-I-10-40	10	40	5.5kW-2	2900	320	65×50
21		65HFM-I-10-50	10	50	5.5kW-2	2900	320
22		65HFM-I-20-35	20	35	7.5kW-2	2900	320
23		65HFM-I-20-40	20	40	7.5kW-2	2900	320
24		65HFM-I-20-50	20	50	11kW-2	2900	360
25		65HFM-I-30-35	30	35	11kW-2	2900	360
26		65HFM-I-30-40	30	40	11kW-2	2900	360
27		65HFM-I-30-50	30	50	15kW-2	2900	370
28	65HFM-I-H	65HFM-I-H-5-15	5	15	1.1kW-4	1450	220	65×50
29		65HFM-I-H-5-17.5	5	17.5	1.1kW-4	1450	220
30		65HFM-I-H-10-15	10	15	2.2kW-4	1450	280
31		65HFM-I-H-10-17.5	10	17.5	2.2kW-4	1450	280
32		65HFM-I-H-10-60	10	60	11kW-2	2900	360
33		65HFM-I-H-10-70	10	70	15kW-2	2900	370
34		65HFM-I-H-15-15	15	15	3kW-4	1450	250
35		65HFM-I-H-15-17.5	15	17.5	3kW-4	1450	250
36		65HFM-I-H-15-80	15	80	15kW-2	2900	370
37		65HFM-I-H-20-60	20	60	15kW-2	2900	370
38		65HFM-I-H-20-70	20	70	15kW-2	2900	370
39		65HFM-I-H-30-60	30	60	18.5kW-2	2900	400
40		65HFM-I-H-30-70	30	70	22kW-2	2900	440
41	65HFM-I-H2	65HFM-I-H2-20-75	20	75	15kW-2	2900	400	65×50
42		65HFM-I-H2-25-73	25	73	15kW-2	2900	400
43		65HFM-I-H2-30-28	30	28	7.5kW-4	1450	400
44		65HFM-I-H2-30-70	30	70	18.5kW-2	2900	400
45		65HFM-I-H2-35-26	35	26	7.5kW-4	1450	400
46		65HFM-I-H2-35-70	35	70	22kW-2	2900	400
47	80HFM-I	80HFM-I-20-15	20	15	3kW-4	1450	250	80×65
48		80HFM-I-25-15	25	15	3kW-4	1450	250
49		80HFM-I-25-17.5	25	17.5	4kW-4	1450	280
50		80HFM-I-30-35	30	35	7.5kW-2	2900	320
51		80HFM-I-30-40	30	40	11kW-2	2900	360
52		80HFM-I-30-50	30	50	15kW-2	2900	370
53		80HFM-I-40-35	40	35	11kW-2	2900	360
54		80HFM-I-40-40	40	40	15kW-2	2900	370
55		80HFM-I-40-50	40	50	18.5kW-2	2900	400
56		80HFM-I-45-35	45	35	11kW-2	2900	360
57		80HFM-I-45-40	45	40	15kW-2	2900	370
58		80HFM-I-45-50	45	50	18.5kW-2	2900	400
59		80HFM-I-50-35	50	35	15kW-2	2900	370
60		80HFM-I-50-40	50	40	15kW-2	2900	370
61		80HFM-I-50-45	50	45	18.5kW-2	2900	400
62		80HFM-I-50-50	50	50	22kW-2	2900	440
63	80HFM-I-H	80HFM-I-H-15-15	15	15	2.2kW-4	1450	280	80×65
64		80HFM-I-H-15-17.5	15	17.5	3kW-4	1450	250
65		80HFM-I-H-25-80	25	80	22kW-2	2900	440
66		80HFM-I-H-30-60	30	60	18.5kW-2	2900	400
67		80HFM-I-H-30-70	30	70	22kW-2	2900	440
68		80HFM-I-H-40-60	40	60	22kW-2	2900	440
69	80HFM-I-H2	80HFM-I-H2-40-70	40	70	30kW-2	2900	470	80×65
70		80HFM-I-H2-40-75	40	75	30kW-2	2900	470
71		80HFM-I-H2-45-73	45	73	30kW-2	2900	470
72		80HFM-I-H2-50-60	50	60	30kW-2	2900	470
73		80HFM-I-H2-50-70	50	70	30kW-2	2900	470
74		80HFM-I-H2-60-70	60	70	37kW-2	2900	490
75	100HFM-I	100HFM-I-25-15	25	15	3kW-4	1450	330	100×80
76		100HFM-I-25-17.5	25	17.5	4kW-4	1450	340
77		100HFM-I-50-15	50	15	5.5kW-4	1450	350
78		100HFM-I-50-17.5	50	17.5	7.5kW-4	1450	360
79		100HFM-I-50-35	50	35	15kW-2	2900	420
80		100HFM-I-50-40	50	40	18.5kW-2	2900	440
81		100HFM-I-50-50	50	50	22kW-2	2900	480
82		100HFM-I-60-35	60	35	15kW-2	2900	420
83		100HFM-I-60-40	60	40	18.5kW-2	2900	440
84		100HFM-I-60-45	60	45	22kW-2	2900	480
85		100HFM-I-60-50	60	50	22kW-2	2900	480
86		100HFM-I-80-35	80	35	18.5kW-2	2900	440
87		100HFM-I-80-40	80	40	22kW-2	2900	480
88		100HFM-I-100-35	100	35	22kW-2	2900	480
89	100HFM-I-H	100HFM-I-H-30-15	30	15	4kW-4	1450	340	100×80
90		100HFM-I-H-30-17.5	30	17.5	4kW-4	1450	340
91		100HFM-I-H-40-15	40	15	5.5kW-4	1450	340
92		100HFM-I-H-40-17.5	40	17.5	5.5kW-4	1450	340
93		100HFM-I-H-40-80	40	80	30kW-2	2900	560
94		100HFM-I-H-50-60	50	60	30kW-2	2900	560
95		100HFM-I-H-50-70	50	70	30kW-2	2900	560
96		100HFM-I-H-60-60	60	60	30kW-2	2900	560
97		100HFM-I-H-60-70	60	70	37kW-2	2900	580
98		100HFM-I-H-80-50	80	50	30kW-2	2900	560
99		100HFM-I-H-80-60	80	60	37kW-2	2900	580
100		100HFM-I-H-100-40	100	40	30kW-2	2900	560
101		100HFM-I-H-100-50	100	50	37kW-2	2900	580
102		100HFM-I-H2-60-80	60	80	45kW-2	2900	450	100×80
103	100HFM-I-H2	100HFM-I-H2-80-70	80	70	45kW-2	2900	450
104		100HFM-I-H2-100-60	100	60	45kW-2	2900	450
105		100HFM-I-H2-120-60	120	60	55kW-2	2900	450
106	100HFM-I-M	100HFM-I-M-60-75	60	75	30kW-4	1450	950	100×80
107		100HFM-I-M-60-85	60	85	37kW-4	1450	950
108		100HFM-I-M-80-72	80	72	37kW-4	1450	950
109		100HFM-I-M-80-85	80	85	45kW-4	1450	950
110		100HFM-I-M-100-70	100	70	45kW-4	1450	950
111		100HFM-I-M-100-80	100	80	55kW-4	1450	950
112		100HFM-I-M-120-68	120	68	55kW-4	1450	950
113		100HFM-I-M-120-75	120	75	75kW-4	1450	950
114	125HFM-I-H	125HFM-I-H-100-45	100	45	37kW-2	2900	480	125×100
115		125HFM-I-H-100-75	100	75	55kW-2	2900	400
116		125HFM-I-H-130-70	130	70	55kW-2	2900	400
117		125HFM-I-H-150-40	150	40	45kW-2	2900	380
119	125HFM-I-H2	125HFM-I-H2-100-65	100	65	45kW-2	2900	600	125×100
120		125HFM-I-H2-130-60	130	60	55kW-2	2900	600
121		125HFM-I-H2-150-55	150	55	55kW-2	2900	600
122	125HFM-I-M	125HFM-I-M-80-70	80	70	37kW-4	1450	950	125×100
123		125HFM-I-M-80-85	80	85	45kW-4	1450	950
124		125HFM-I-M-100-70	100	70	45kW-4	1450	950
125		125HFM-I-M-100-85	100	85	55kW-4	1450	950
126		125HFM-I-M-120-70	120	70	55kW-4	1450	950
127		125HFM-I-M-120-85	120	85	75kW-4	1450	950
128		125HFM-I-M-130-68	130	68	55kW-4	1450	950
129		125HFM-I-M-140-65	140	65	75kW-4	1450	950
130		125HFM-I-M-150-62	150	62	75kW-4	1450	950
131	150HFM-I	150HFM-I-80-11	80	11	11kW-6	980	950	150×125
132		150HFM-I-101-18	101	18	15kW-6	980	950
133		150HFM-I-120-40	120	40	37kW-4	1450	950
134		150HFM-I-148-11	148	11	15kW-6	980	950
135		150HFM-I-150-40	150	40	45kW-4	1450	950
136		150HFM-I-200-32	200	32	45kW-4	1450	950
137		150HFM-I-250-30	250	30	45kW-4	1450	950
138		150HFM-I-300-25	300	25	45kW-4	1450	950
139		150HFM-I-M-100-90	100	90	75kW-4	1450	1100	150×125
140	150HFM-I-M	150HFM-I-M-120-85	120	85	75kW-4	1450	1100
141		150HFM-I-M-150-70	150	70	75kW-4	1450	1100
142		150HFM-I-M-150-85	150	85	90kW-4	1450	1100
143		150HFM-I-M-180-68	180	68	90kW-4	1450	1100
144		150HFM-I-M-180-80	180	80	90kW-4	1450	1100
145		150HFM-I-M-200-66	200	66	90kW-4	1450	1100
146		150HFM-I-M-200-72	200	72	110kW-4	1450	1100
147		150HFM-I-M-200-75	200	75	110kW-4	1450	1100
148	200HFM-I	200HFM-I-168-20	168	20	30kW-6	980	1100	200×150
149		200HFM-I-210-14	210	14	18.5kW-6	980	1100
150		200HFM-I-215-10	215	10	18.5kW-6	980	1100
151		200HFM-I-250-45	250	45	75kW-4	1450	1100
152		200HFM-I-300-38	300	38	75kW-4	1450	1100
153		200HFM-I-320-24	320	24	45kW-4	1450	1100
154		200HFM-I-320-32	320	32	55kW-4	1450	1100
155		200HFM-I-350-20	350	20	45kW-4	1450	1100
156		200HFM-I-350-28	350	28	55kW-4	1450	1100
157		200HFM-I-350-34	350	34	75kW-4	1450	1100
158		200HFM-I-400-18	400	18	45kW-4	1450	1100
159		200HFM-I-400-25	400	25	75kW-4	1450	1100
160		200HFM-I-500-12	500	12	45kW-4	1450	1100
161	200HFM-I-M	200HFM-I-M-120-85	120	85	75kW-4	1450	1800	200×150
162		200HFM-I-M-150-75	150	75	75kW-4	1450	1800
163		200HFM-I-M-150-83	150	83	90kW-4	1450	1800
164		200HFM-I-M-180-73	180	73	90kW-4	1450	1800
165		200HFM-I-M-200-70	200	70	90kW-4	1450	1800
166		200HFM-I-M-200-80	200	80	110kW-4	1450	1800
167		200HFM-I-M-250-67	250	67	110kW-4	1450	1800
168		200HFM-I-M-250-75	250	75	132kW-4	1450	1800
169	200HFM-I-AH	200HFM-I-AH-200-75	200	75	110kW-4	1450	2000	200×150
170		200HFM-I-AH-200-80	200	80	110kW-4	1450	2000
171		200HFM-I-AH-250-72	250	72	132kW-4	1450	2000
172		200HFM-I-AH-250-76	250	76	132kW-4	1450	2000
173		200HFM-I-AH-300-70	300	70	132kW-4	1450	2000
174		200HFM-I-AH-350-60	350	60	132kW-4	1450	2000
175		200HFM-I-AH-350-68	350	68	132kW-4	1450	2000
176	250HFM-I	250HFM-I-300-65	300	65	132kW-4	1450	2200	250×200
177		250HFM-I-350-63	350	63	132kW-4	1450	2200
178		250HFM-I-400-55	400	55	132kW-4	1450	2200
179		250HFM-I-400-63	400	63	160kW-4	1450	2200
180		250HFM-I-500-52	500	52	160kW-4	1450	2200
181		250HFM-I-500-60	500	60	185kW-4	1450	2200
182		250HFM-I-600-49	600	49	185kW-4	1450	2200
183		250HFM-I-600-56	600	56	200kW-4	1450	2200
184		250HFM-I-700-45	700	45	185kW-4	1450	2200
185		250HFM-I-700-52	700	52	200kW-4	1450	2200
186		250HFM-I-800-42	800	42	200kW-4	1450	2200
187		250HFM-I-800-48	800	48	220kW-4	1450	2200

序號	規格	參考型號	流量	揚程	配備電機	轉速	重量	進口×出口直徑(mm)
序號	規格	參考型號	(m3/h)	(m)	配備電機	(r/min)	(kg)	進口×出口直徑(mm)
1	65HFM-II	65HFM-II-10-60	10	60	11kW-2	2900	460	65×50
2		65HFM-II-10-70	10	70	11kW-2	2900	460
3		65HFM-II-10-80	10	80	15kW-2	2900	480
4		65HFM-II-10-90	10	90	15kW-2	2900	480
5		65HFM-II-10-100	10	100	22kW-2	2900	550
6		65HFM-II-15-60	15	60	11kW-2	2900	460
7		65HFM-II-15-70	15	70	15kW-2	2900	480
8		65HFM-II-15-80	15	80	15kW-2	2900	480
9		65HFM-II-15-90	15	90	18.5kW-2	2900	520
10		65HFM-II-15-100	15	100	22kW-2	2900	550
11		65HFM-II-20-60	20	60	15kW-2	2900	480
12		65HFM-II-20-70	20	70	15kW-2	2900	480
13		65HFM-II-20-80	20	80	18.5kW-2	2900	520
14		65HFM-II-30-60	30	60	18.5kW-2	2900	520
15		65HFM-II-30-70	30	70	22kW-2	2900	550
16		65HFM-II-30-80	30	80	22kW-2	2900	550
17		65HFM-II-30-90	30	90	30kW-2	2900	580
18		65HFM-II-30-100	30	100	37kW-2	2900	630
19	80HFM-II	80HFM-II-20-60	20	60	15kW-2	2900	490	80×65
20		80HFM-II-20-70	20	70	15kW-2	2900	490
21		80HFM-II-20-80	20	80	18.5kW-2	2900	530
22		80HFM-II-30-60	30	60	18.5kW-2	2900	530
23		80HFM-II-30-70	30	70	22kW-2	2900	560
24		80HFM-II-30-80	30	80	22kW-2	2900	560
25		80HFM-II-30-90	30	90	30kW-2	2900	580
26		80HFM-II-30-100	30	100	37kW-2	2900	630
27		80HFM-II-40-60	40	60	18.5kW-2	2900	530
28		80HFM-II-40-70	40	70	22kW-2	2900	560
29		80HFM-II-40-80	40	80	30kW-2	2900	580
30		80HFM-II-40-90	40	90	30kW-2	2900	580
31		80HFM-II-40-100	40	100	37kW-2	2900	630
32	80HFM-II-H2	80HFM-II-H2-30-70	30	70	15kW-4	1450	900	80×65
33		80HFM-II-H2-30-120	30	120	30kW-2	2900	900
34		80HFM-II-H2-40-100	40	100	30kW-2	2900	900
35		80HFM-II-H2-45-65	45	65	18.5kW-4	1450	900
36	100HFM-II	100HFM-II-40-60	40	60	18.5kW-2	2900	540	100×80
37		100HFM-II-40-70	40	70	22kW-2	2900	570
38		100HFM-II-40-80	40	80	30kW-2	2900	590
39		100HFM-II-50-60	50	60	22kW-2	2900	570
40		100HFM-II-50-70	50	70	30kW-2	2900	590
41		100HFM-II-50-80	50	80	30kW-2	2900	590
42		100HFM-II-50-90	50	90	37kW-2	2900	680
43		100HFM-II-50-100	50	100	45kW-2	2900	710
44		100HFM-II-60-55	60	55	30kW-2	2900	590
45		100HFM-II-60-60	60	60	30kW-2	2900	590
46		100HFM-II-60-70	60	70	37kW-2	2900	680
47		100HFM-II-60-80	60	80	37kW-2	2900	680
48		100HFM-II-60-90	60	90	45kW-2	2900	710
49		100HFM-II-70-50	70	50	30kW-2	2900	590
50		100HFM-II-70-60	70	60	37kW-2	2900	680
51		100HFM-II-70-70	70	70	37kW-2	2900	680
52		100HFM-II-70-80	70	80	45kW-2	2900	710
53		100HFM-II-70-90	70	90	55kW-2	2900	800
54		100HFM-II-80-50	80	50	37kW-2	2900	680
55		100HFM-II-80-60	80	60	37kW-2	2900	680
56		100HFM-II-80-70	80	70	45kW-2	2900	710
57		100HFM-II-80-80	80	80	55kW-2	2900	800
58		100HFM-II-80-90	80	90	55kW-2	2900	800
59	100HFM-II-H2	100HFM-II-H2-60-70	60	70	30kW-4	1450	1000	100×80
60		100HFM-II-H2-60-120	60	120	45kW-2	2900	1000
61		100HFM-II-H2-80-60	80	60	30kW-4	1450	1000
62		100HFM-II-H2-80-100	80	100	55kW-2	2900	1000

規格	配套電機	A	B	C	E	H1	H2	L	L1	L2	L3	L4	L5	L6	h	sxn
50HFM-I	0.75kW-4	290	290	330	106.5	242	190	950	150	500	117	215	119	185	25	18×4
	1.1kW-4	290	290	330	106.5	242	190	975	150	500	117	215	119	185	25	18×4
	1.5~2.2kW-2	290	290	330	106.5	242	190	1000	150	500	117	215	119	185	25	18×4
	3kW-2	290	290	330	106.5	242	190	1035	150	530	125	215	119	185	25	18×4
	4kW-2	290	290	330	106.5	242	190	1055	150	530	126	215	119	185	25	18×4
	5.5~7.5kW-2	290	325	365	106.5	242	190	1110	150	563	117	215	119	185	25	18×4
65HFM-I	5.5~7.5kW-2	335	355	405	125	280	218	1345	190	730	180	250	150	235	35	20×4
65HFM-I	11~15kW-2	335	425	475	125	280	218	1450	190	830	180	250	150	235	35	20×4
65HFM-I-H	1.1kW-4	335	355	405	140	280	230	1275	190	730	180	250	150	235	35	20×4
	2.2~3kW-4	335	355	405	140	280	230	1275	190	730	180	250	150	235	35	20×4
	11~15kW-2	335	425	475	140	280	230	1450	190	830	180	250	150	235	35	20×4
	18.5kW-2	335	425	475	140	280	230	1490	190	830	180	250	150	235	35	20×4
	22kW-2	335	425	475	140	280	230	1510	190	830	180	250	150	235	35	20×4
65HFM-I-H2	7.5kW-4	335	355	405	195	280	255	1365	190	730	180	340	265	245	35	20×4
	15kW-2	335	355	405	195	280	255	1480	190	730	180	340	265	245	35	20×4
	18.5kW-2	335	425	475	195	280	255	1480	190	830	180	340	265	245	35	20×4
	22kW-2	335	425	475	195	280	255	1520	190	830	180	340	265	245	35	20×4
80HFM-I	3kW-4	335	355	405	125	280	228	1270	190	730	180	250	150	235	35	20×4
	4kW-4	335	355	405	125	280	228	1270	190	730	180	250	150	235	35	20×4
	7.5kW-2	335	355	405	125	280	228	1340	190	730	180	250	150	235	35	20×4
	11~15kW-2	335	425	475	125	280	228	1450	190	830	180	250	150	235	35	20×4
	18.5kW-2	335	425	475	125	280	228	1480	190	830	180	250	150	235	35	20×4
	22kW-2	335	425	475	125	280	228	1510	190	830	180	250	150	235	35	20×4
80HFM-I-H	2.2~3kW-4	335	355	405	140	280	230	1275	190	730	180	250	150	235	35	20×4
	4kW-4	335	355	405	140	280	230	1275	190	730	180	250	150	235	35	20×4
	18.5kW-2	335	425	475	140	280	230	1485	190	830	180	250	150	235	35	20×4
	22kW-2	335	425	475	140	280	230	1510	190	830	180	250	150	235	35	20×4
80HFM-I-H2	30~37kW-2	335	470	520	205	300	265	1670	190	860	200	320	240	245	35	20×4
100HFM-I	3kW-4	335	355	405	130	280	225	1270	190	730	180	250	150	235	35	20×4
	4kW-4	335	355	405	130	280	225	1270	190	730	180	250	150	235	35	20×4
	5.5kW-4	335	355	405	130	280	225	1325	190	730	180	250	150	235	35	20×4
	7.5kW-4	335	355	405	130	280	225	1385	190	730	180	250	150	235	35	20×4
	15kW-2	335	425	475	130	280	225	1440	190	830	180	250	150	235	35	20×4
	18.5kW-2	335	425	475	130	280	225	1480	190	830	180	250	150	235	35	20×4
	22kW-2	335	425	475	130	280	225	1525	190	830	180	250	150	235	35	20×4
100HFM-I-H	4kW-4	335	355	405	140	280	235	1270	190	730	180	250	150	235	35	20×4
	5.5kW-4	335	425	475	130	280	235	1325	190	830	180	250	150	225	35	20×4
	30~37kW-2	335	470	520	130	300	235	1525	190	860	200	250	150	225	35	20×4
100HFM-I-H2	30~37kW-2	335	470	520	200	300	270	1660	190	860	200	320	238	245	35	20×4
	45kW-2	335	520	570	200	325	270	1755	190	860	265	335	238	245	35	20×4
	55kW-2	390	630	720	195	420	275	1870	230	1000	155	390	247	245	35	20×4
100HFM-I-M	30kW-4	600	600	670	290	455	485	2000	200	960	270	442	290	310	20	30×4
	37kW-4	600	600	670	290	515	485	2040	200	1000	300	442	290	310	20	30×4
	45kW-4	600	600	670	290	515	485	2065	200	1000	300	442	290	310	20	30×4
	55kW-4	650	650	740	290	565	485	2135	200	1200	220	432	290	310	20	30×4
	75kW-4	650	650	740	290	565	485	2295	200	1200	300	452	290	310	20	30×4
125HFM-I-H	37kW-2	335	472	522	140	370	235	1705	190	860	200	340	165	225	35	20×4
	45kW-2	335	520	570	140	370	235	1900	190	860	265	360	165	225	35	20×4
	55kW-2	390	630	720	140	390	235	1900	230	1000	155	390	150	235	35	20×4
125HFM-I-H2	45kW-2	335	520	570	195	325	275	1755	190	860	265	340	247	245	35	20×4
125HFM-I-H2	55kW-2	390	630	720	195	420	275	1870	230	1000	155	390	247	245	35	20×4
125HFM-I-M	37kW-4	600	600	670	285	515	495	2040	200	1000	300	442	290	310	20	30×4
	45kW-4	600	600	670	285	515	495	2065	200	1000	300	442	290	310	20	30×4
	55kW-4	650	650	740	285	565	495	2135	200	1200	220	432	290	310	20	30×4
	75kW-4	650	650	740	285	565	495	2295	200	1200	300	452	290	310	20	30×4
150HFM-I	11kW-6	600	600	670	217.5	455	495	1850	200	960	230	400	225	320	45	30×4
150HFM-I	15kW-6	600	600	670	217.5	455	495	1920	200	960	230	400	225	320	45	30×4
150HFM-I-M	37kW-4	600	600	670	217.5	515	495	1995	200	1000	300	380	225	320	45	30×4
	45kW-4	600	600	670	217.5	515	495	2020	200	1000	300	380	225	320	45	30×4
	75kW-4	650	650	740	275.5	565	508	2245	200	1200	300	452	290	320	20	30×4
	90kW-4	650	650	740	275.5	565	508	2295	200	1200	300	452	290	320	20	30×4
	110kW-4	760	760	850	275.5	565	508	2415	300	1200	370	525	290	320	20	30×4
200HFM-I	18.5kW-6	600	600	670	205	455	495	1955	200	960	270	400	225	320	25	30×4
200HFM-I	30kW-6,45kW-4	600	600	670	205	515	495	2025	200	1000	300	400	225	320	25	30×4
200HFM-I-M	55kW-4	650	650	740	205	565	495	2100	200	1200	220	390	225	320	45	30×4
	75kW-4	650	650	740	205	565	495	2215	200	1200	300	390	225	320	45	30×4
	75kW-4	650	650	740	263	565	520	2250	200	1200	300	445	335	320	20	30×4
	90kW-4	650	650	740	263	565	520	2280	200	1200	300	445	335	320	20	30×4
	110kW-4	760	760	850	263	565	520	2340	300	1200	370	545	335	320	20	30×4
	132kW-4	760	760	850	263	565	520	2540	300	1200	370	545	335	320	20	30×4
200HFM-I-AH	110kW-4	760	760	850	310	645	540	2900	315	1000×2	315	155	370	385	25	30×6
200HFM-I-AH	132kW-4	760	760	850	310	645	540	3000	315	1000×2	315	155	370	385	25	30×6
250HFM-I	132kW-4	760	760	850	274	645	550	2930	315	1000×2	315	175	383	385	25	30×6
	160kW-4	760	760	850	274	645	550	2930	315	1000×2	315	175	383	385	25	30×6
	185kW-4	760	760	850	274	645	550	2930	315	1000×2	315	175	383	385	25	30×6
	200kW-4	760	760	850	274	645	550	2930	315	1000×2	315	175	383	385	25	30×6
	220kW-4	860	860	950	274	645	550	3155	315	1000×2	385	175	383	385	25	30×6

規格	配套電機	A	B	C	E	F	H1	H2	L	L1	L2	L3	L4	L5	L6	h	sxn
65HFM-II	11~15kW-2	335	425	475	125	870	280	348	1750	190	830	180	313.5	213.5	355	35	20×4
	18.5kW-2	335	425	475	125	870	280	348	1795	190	830	180	313.5	213.5	355	35	20×4
	22kW-2	335	425	475	125	870	280	348	1820	190	830	180	313.5	213.5	355	35	20×4
	30~37kW-2	335	470	520	125	870	300	348	1895	190	860	200	313.5	213.5	355	35	20×4
80HFM-II	15kW-2	335	425	475	125	725	280	228	1805	190	830	180	313.5	213.5	235	35	20×4
	18.5kW-2	335	425	475	125	725	280	228	1805	190	830	180	313.5	213.5	235	35	20×4
	22kW-2	335	425	475	125	725	280	228	1820	190	830	180	313.5	213.5	235	35	20×4
	30~37kW-2	335	470	520	125	745	300	228	1895	190	860	200	313.5	213.5	235	35	20×4
80HFM-II-H2	15kW-4	620	520	690	230	850	440	385	2300	300	1070	270	390	225	320	35	20×4
	18.5kW-4	620	520	690	230	850	440	385	2400	300	1070	270	390	225	320	35	20×4
	30kW-2	620	520	690	230	850	440	385	2100	300	1000	270	390	225	320	35	20×4
100HFM-II	18.5kW-2	335	425	475	117.5	730	280	228	1880	190	830	180	372	272	235	35	20×4
	22kW-2	335	425	475	117.5	730	280	228	1905	190	830	180	372	272	235	35	20×4
	30~37kW-2	335	470	520	117.5	750	300	228	1985	190	860	200	372	272	235	35	20×4
	45kW-2	335	520	570	117.5	775	325	228	2025	190	860	265	372	272	235	35	20×4
	55kW-2	390	630	720	117.5	805	420	228	2120	230	1000	155	430	270	235	35	30×4
100HFM-II-H2	30kW-4	620	520	690	240	900	440	385	2350	300	1070	270	390	225	320	35	30×4
	45kW-2	620	520	690	240	900	440	385	2150	300	1000	270	390	225	320	35	30×4
	55kW-2	620	520	690	240	900	440	385	2250	300	1070	270	390	225	320	35	30×4
