創新帶來襯塑泵新活力——泵效率大幅度提升

鋼襯超高分子量聚乙烯大型離心泵，有較好的耐磨性和防腐性。我公司開發的襯塑脫硫泵，通過近幾年在煙氣脫硫行業中數千臺泵的應用，證明了這些優點和優勢的存在。但是由于受超高分子聚乙烯塑料葉輪制作工藝的限制，國內的襯塑型離心泵的運行效率一般都比較低，比同類金屬脫硫循環泵的效率低10～15%，上述技術不足的情況，已是業內長期難以克服的難題。

我公司為了提升襯塑脫硫泵的運行效率，不斷對泵葉輪制作工藝、葉輪制作模具結構的改良，已獲得技術上的突破，能使塑料離心脫硫循環泵的效率比原有技術提升10～15%，基本接近金屬脫硫循環泵的效率水平，該項技術的突破，也能為用戶節約10～15%的運行費用，在節電降耗方面，為用戶和社會帶來了實實在在的經濟效益。

敬告

該系列泵禁止在泵腔內無液的狀態下長時間運轉，否則會損毀泵內部件。

出液閥門全關閉的情況下，開悶泵不得超過五分鐘，否則泵內液體升溫會造成泵機損壞。

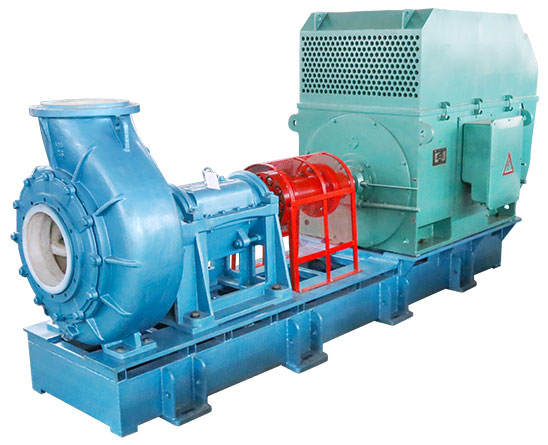

產品簡介

UHB-Z系列耐腐耐磨脫硫循環泵是一種鋼襯超高分子量聚乙烯結構的料漿泵，其主要特點和優勢有：

● 較好的耐磨性 由于襯層超高分子量聚乙烯有較好的耐磨性、耐腐性和抗開裂性，因此該泵在輸送脫硫循環液或其它磨蝕性料漿時，有較好的抗磨性和防腐性。經使用二年證明：輸送12%含固量的濕法脫硫料漿，泵腔內襯層未見明顯磨損。

● 防腐性優良 在防腐蝕性方面有較好的抗氯離子腐蝕，與金屬循環泵相比，具有獨到的防腐質量優勢。經百余家脫硫工程、數千臺脫硫泵、多年的運行使用證明：該泵過流部件無明顯腐蝕，能滿足現有的氨、鈣、鎂、鈉等脫硫工藝的使用要求，在輸送含有氯離子的噴淋脫硫料漿時，防腐性優勢更為明顯。

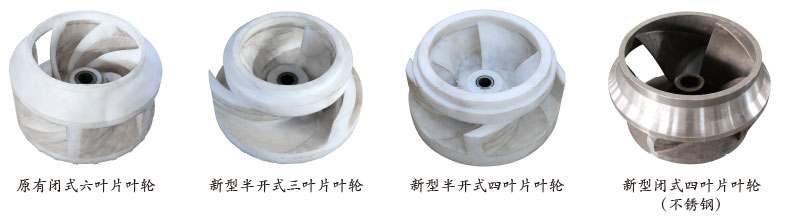

● 效率高，節能效果明顯 比原有技術的同類襯塑或全塑循環泵的效率高10～15%，節電15～20%。本公司近年來一直致力于塑料離心泵效率提升的研究，聚焦克服傳統大型塑料離心泵運行效率低的難題。原有技術塑料離心泵的效率一般只有55～60%左右（此數值為清水試驗值，下同），主要原因是受制于塑料葉輪的模壓成型工藝，難以制作出葉輪葉型符合高效率要求的葉輪流線形態。尤其是超高分子量聚乙烯材質的葉輪，由于材料熔指低、流動性能差而更難成型。因此，大型的襯塑離心泵一直處于效率低的水平，本公司的技術人員從葉輪、模具的結構，成型工藝等方面進行了創新、改良，取得了新突破，能制作出高效率的塑料葉輪，使鋼襯超高分子量聚乙烯脫硫循環泵的效率從55～60%提升到68～75%左右，使泵的功率消耗下降了15～20%。

上述技術的創新發明及大型泵的襯里技術、密封結構，已建立了知識產權保護體系，敬請廣大客戶和同業朋友關注，也歡迎用戶能與我們共建護城河、共同分享科技創新的成果，為祖國的藍天碧水奉獻一份力量。

技術性能

1. 結構特點：鋼襯超高分子量聚乙烯(UHMWPE)殼體，襯層厚度20~30mm；葉輪材質有2205耐磨不銹鋼，316、304不銹鋼，超高分子量聚乙烯(UHMWPE)等。

2. 密封形式：有雙端面機械密封、Z型自平衡鼓形密封、K型動力密封。

3. 規格參數：進口直徑DN32~800，流量10~8000m3/h，揚程60m以內。

適用范圍

1. 適用介質溫度：-20~90℃以內。

2. 適用介質工況：一般腐蝕性、磨蝕性酸、堿類清液或30%含固量（體積比）以內、顆粒粒徑小于2mm的料漿。

3. 適用行業：電力濕式脫硫、硫酸工業、環保污水、海水、工業廢氣處理等。

型號說明

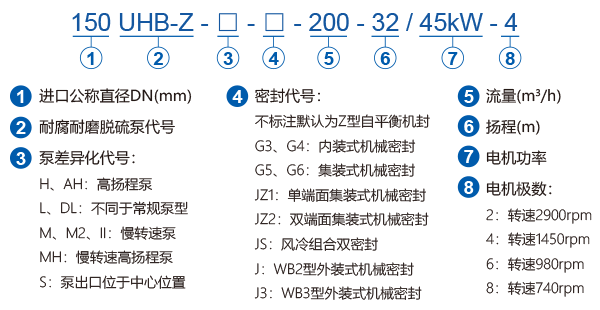

1.型號說明

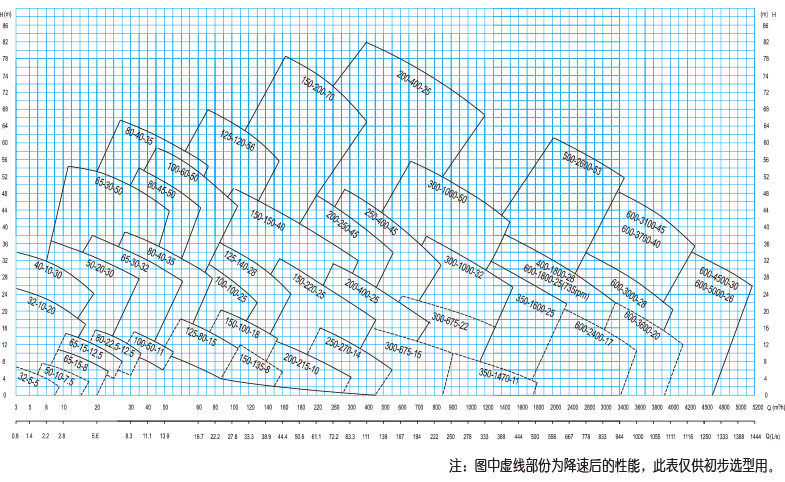

2.型譜圖

泵的結構簡圖

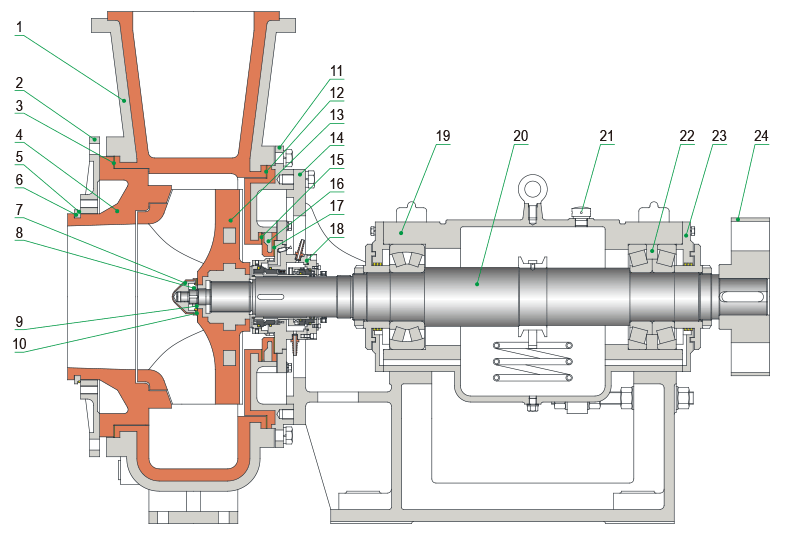

1.剖面結構示意圖

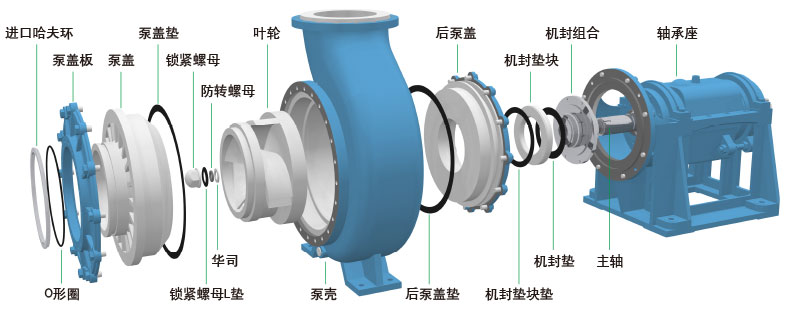

2.立體結構示意圖
